305.Soff

0.001のような 太さを
持たないデータを画面に表示しない
スイッチボタンです。
(ボタンぽく見えないですが)

前UPしました
304.データサイズ変換のような
極小の図線のようなラインです。

ストップラインや
細かい条件制限など
WORK層などにそのライン幅で
メモを入れておくことがあるのですが

必要ないときも表示されると
視界の妨げとなるときがあるので
このsoffスイッチを使うことがあります。



別の方法として

層構成のメモリーもあります。
青いm1、m2、m3、m4
ボタンがそれです。

あらかじめ
表示したい層にセットし
その層設定をm1ボタンに
記憶したい場合
SHIFTを押しながら m1ボタンを押すと
記憶されます。
あとはその設定にしたい場合
m1ボタンを押せばその設定となります。
それにメモしてある層を省いて設定しておけば
よいです。
補足ですが
これは層の色情報も保持しています。

層記憶は
立ち上がっているときだけ記憶されていますが
初期値として登録しておきたい場合は
config.cfgの読み取り専用のフラグを
はずし DREAMを立ち上げ
上記設定をしておくことで 初期値設定されます。
(後で読み取り専用フラグにチェックをしてください)



層設定に関連してもう一つ
2画面目での層設定もあります
これは操作をしている経過のなかで
層設定した時を自動記憶しているものです。

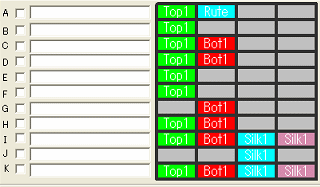

下図右側をクリックすることで
層設定されます。
良く使うものは左のチェックをつけておくと
固定されるのでつけておくと良いと思います。
さりげなく便利な機能です。
