304.データサイズ変換
ＣＡＤの場合小型な部品は
必要に応じて拡大することが
多いので 気持ちの中で大きい部品にみえるのです
出来上がった基板をみると
かなり小さい部品と感じます。
その部品全部が
正しく機能して動作するということが
それぞれ重なり組み合わされた
技術と思います。
反面部品どれ一つ不良や間違えても
動かないということがこわいとも思います。
子供の頃小さい単位は米粒の大きさと
思っていました。
米粒の大きさは5mm程度あるそうです
その5mmは仕事にかえると
大きめで面積とられるな。
そんな気持ちなります。
ＤＲＥＡＭの機能
データのサイズ変換
という機能があります。
これは
データの拡大、縮小コマンドです。
用途はそれぞれと思いますが
ロゴやシルクマークを
適当なサイズに調整したり
部品中に回路記号やメモしておきたい文字など
縮小しておいたりして使っています。
７５％の大きさにしたいときは 0.75という数値をセットします。
この機能はLINE、ARCに反応して
ＶＩＡやＰＡＤサイズは連動しません（位置は変わります）
文字はラインの集合体なので
拡大縮小は可能です。

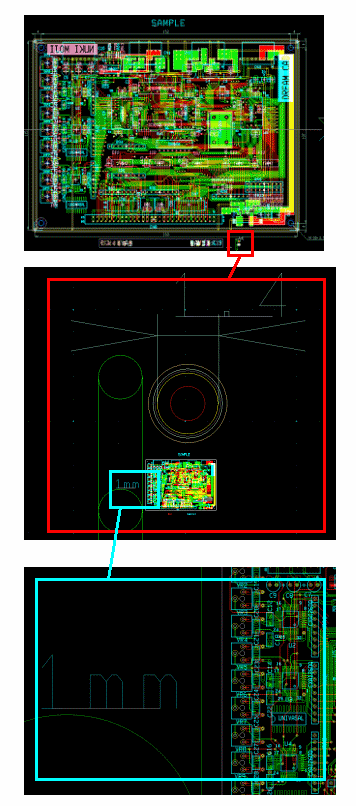

どのぐらい縮小しても見えるか。下図
ＤＸＦインポートした図を
0.01倍 (1/100）でデータサイズ変換して見た図です。
なんと約１．５ｍｍ角内にCADサンプルパターンが入りました。
一番下図は最大倍率です。
画面はそのまま解像しています。
シルク文字も読めたので
換算すると0.01mmの文字高でも読めるとうことです。
データは1万分の１で持っているのでこのスケールでは
丸まってしまうことはないと思います。
米粒に絵を描くとすると基板3枚分ぐらいの情報を
書き込めるレベルです。

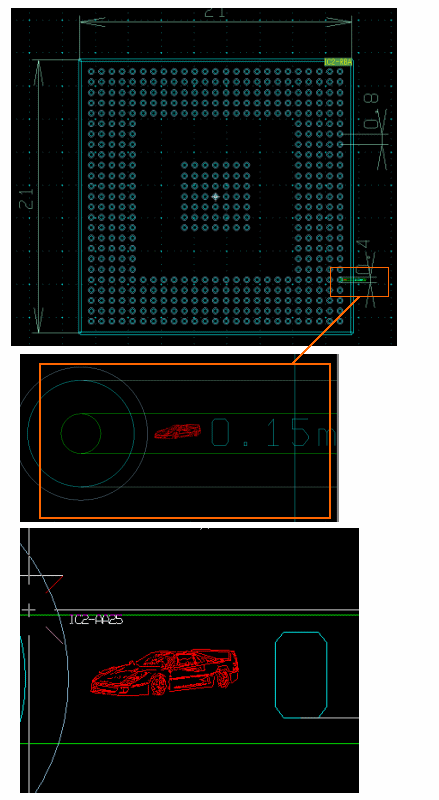

２１ミリ角ＢＧＡ中の1ピンに 入りきるＦ４０の絵(0.05mm）
図は0.15mmのパターンの中に絵を描いたものです。
１／３ぐらいなので0.05mm程
ちょうど髪の毛1本にその絵を描けるぐらいです。
かなり小さいと思います。
半導体内部では更に細かいわけですから
その次元になれば生活上の寸法と比較できない
仮想的なスケールで仕事をしているのだろうと
思います。
