426.新ＸＹロック
DREAMCAD GENMAIの新機能です。
従来のＸ、Ｙロックの改良型。
キーボードの X キーを押せば
部品、やラインなどXが固定され
可動方向が上下方向のみとなります。
このＸロックは単独で使うとケースは少ないです
ＵＦＯキャッチャーのように
Ｘ固定してＹ位置を決めるといった
部品の移動や配置の際に、複合技として使います。
一般的に部品でもVIAでも、オブジェクトを配置する際は
基点からＸ、Ｙ位置を相対値入力するといった方法があります。
ＤＲＥＡＭでいえば原点をSPACEなどで設定した後、Ｃキー（相対値）でＸ、Ｙ指定
するといった操作です。
Dreamを使う前から使っていたCADでも
同じような数値入力するといった方式だったので
この相対値入力はオーソドックスな入力方法なのだと思います。
このＸ、Ｙロックはこうした
数値入力しなくても
ある程度配置できるようになる機能でした。
最初にＸ位置を基準となるものに吸い込ませた後
このＸロックを押すとX方向固定されます。
Ｘを固定した後は上下方向しか動きませんから
次はＹ位置決定です。
このＸ軸上に基準にしたいオブジェクトがあれば
スペースキーなどでカーソルを吸い込ませればＹ位置確定です。
Ｘ、Ｙの交点位置に部品を配置するといった流れです。
今回このＸ、Ｙロックがより使いやすくなりました。
今までは Ｘロックをした後Ｙ位置を決める際
Ｘ軸上にあるオブジェクトに吸い込ませることが出来ましたが
このＸ軸に吸い込ませるオブジェクト無ければＹ位置を
設定することが出来ませんでした。
今回の新しいXロックは
このY位置を決める際、X軸上に無いオブジェクトでも
スペースキーなどで
オブジェクトのＹ位置に吸い込ませることで
Ｙ位置を確定することが出来るようになりました。
これにより
Ｘを固定した後 どの箇所のＹ位置でも吸い込みさえ出来れば
ＸＹの交点となる位置に配置できるようになりました。

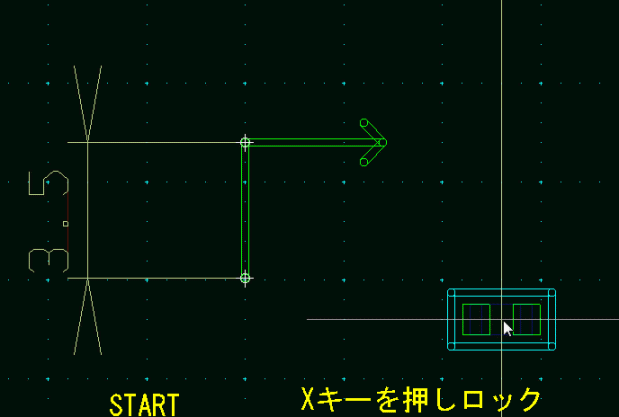

概要としては下図のイメージです。
最初は部品移動コマンドで部品を移動できるようにします。
その後Ｘキーで Ｘロックさせ Ｘ位置を決定します。
ロックさせると上下方向しか動きませんから
次はＹ位置を決めます。
位置は寸法の根元の基準マークをターゲットとして
スペースで吸い込ませます。
すると 吸い込ませたことがわかる茶色のラインが表示されます。
その位置に決定すれば
Ｘ、Ｙの交点に配置することができます。
なので交点位置に何かを配置するという
作業については
簡単に快適に交点位置に配置することが
できるようになりました。
これらは部品以外でも基準マーク、ラインなども
同じような要領で配置できるので
寸法のややこしい部品作成などには
とても効果的です。
ちなみにＸロックの説明でしたが
Ｙロックは Ｙキーです
