403.PDF追加機能
ＰＤＦソフト一部機能追加しました。
ピン番とＲＥＦ番号をテキスト埋め込み文字で
印字する機能です。
ネットとすり合わせする時に
シルク図のみではピンの対応が
分からないことがあります。
図面にガイドしておくことで
すり合わせを容易に確認しやすくなります。

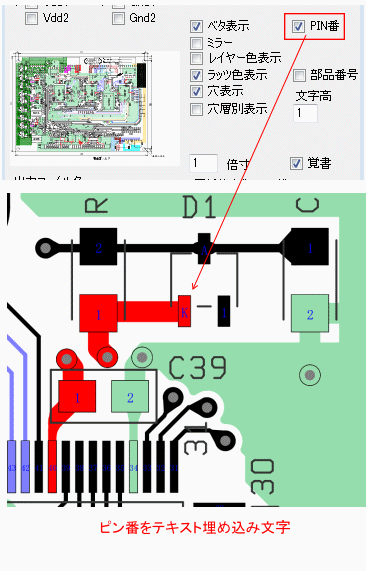

下図青文字がピン番

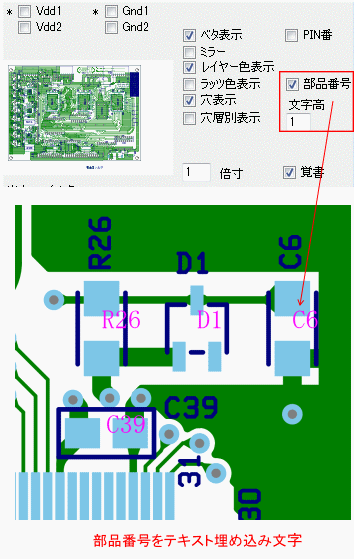

もう1つは、部品番号（ＲＥＦ）を埋め込みテキストで印字します。
回路図で探したい部品番号を検索するように
部品位置を見つけることができます。
テキスト文字の高さは１がデフォルトです
約１ｍｍです。
入力は、少数も受け付けることにしました。
（極端な数字は自己責任ということで）
肉眼の限界はおおよそ1mmだと思いますが
現在はそれ以下の部品もあります。
0.1とかにすれば0402サイズのチップでも
文字は入ります。

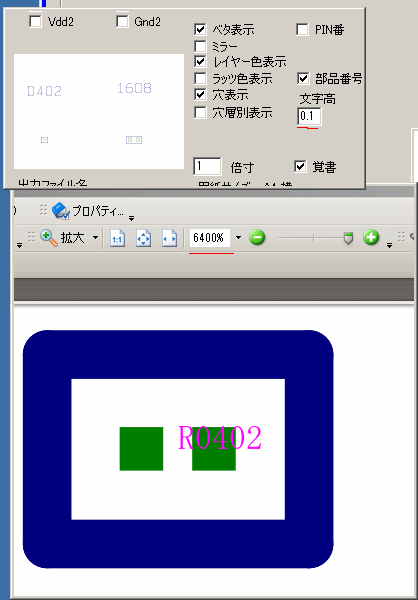

0.1にして出図してみた図
0402（0.4mm＊0.2mm）のチップ部品
6400% 最大表示サイズで
表示倍率が大きすぎて
隣の１608サイズが画面にはいりませんでした。
原寸で印刷しても
0.1mmは きっと見えないですね。
肉眼の性能が部品の小型化についていけない。
ここで一区切りとして
フィニッシュします。
