380.ビュワー4
現在毎日の様にＡＩモードの機能が変わっています。
速さはレビューをして提案したら翌日には思った画像に
なっていることがあるので
なんとも嬉しいかぎりです。
作者もかなり集中していることが伝わってきます。
次のＤＲＥＡＭのタイトル名は
「Ｇｅｎｍａｉ」とする予定だそうです。
日本語で玄米。
その意味はなんでしょう。
意味ははっきりとは聞いていませんが
作者は玄米を毎日食べているそうです。
現在は少し固まってきました。
カーソルをパッドに移動すれば
そのピンとサイズ、ネット名が表示されます。
ＤＲＥＡＭの頃は 白い字でピン番と<ネット名＞でした。
それが文字が大きくなり、パッドサイズ等の情報が
カーソル上に表示されます。

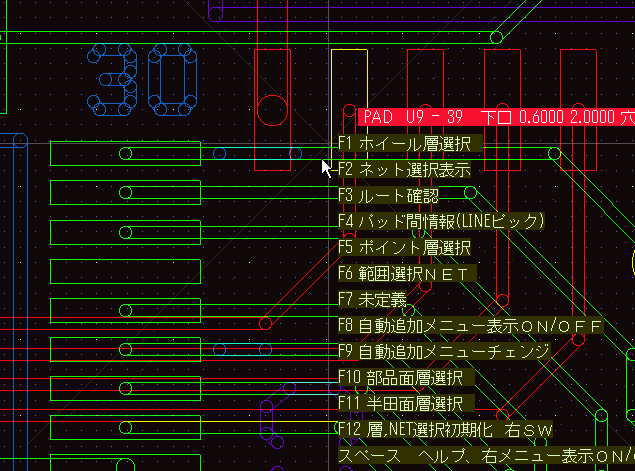

図は半田面パットにカーソルを合わせた時の図。
パッドの枠が黄色となり
カーソルでは背景色は赤となっています。
この色で半田面パットとわかります。

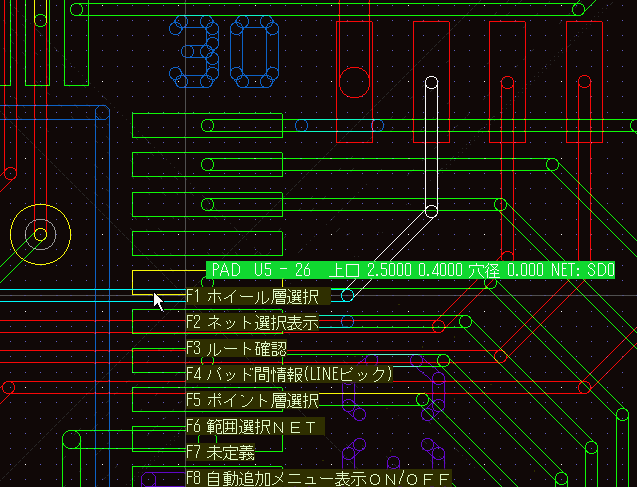

部品面にカーソルをあわせると
同じようにパッドは黄色になり背景は緑となります。
この緑は視認性があまりよくないとおもったので
レビューにて連絡しました。
もう少し明るさを落とすか、色が変わるかもしれません。

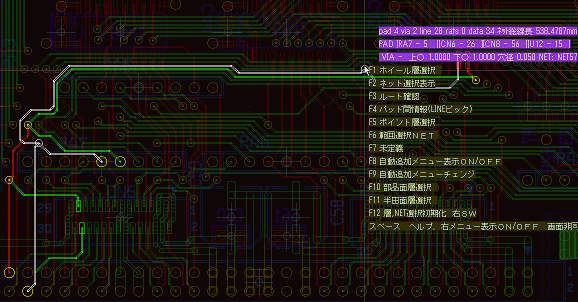

下図はすこし見づらいですが
ＶＩＡをカーソルにあわせると
背景は紫で
配線長、ネットの接続ピン名
ＶＩＡ径、穴径、ネット名が
表示されます。
白くハイライトされているのは
ＶＩＡにカーソルを合わせるだけでハイライトされます。
左クリックするとその配線だけが記憶され
パターン色でハイライトされます。
実際つかってみてると現状で便利。
回路図の部品順でつながっているか
確認するときなど
１回クリックして配線をハイライトし
あとはハイライトされている部分をカーソルでなぞるだけで
部品の番号がカーソル文字でインフォメーションされているので
シルクを見なくてもよく
毎回クリックする手間もないので
確認しやすいです。
後この機能に
探したい部品をハイライトする機能があれば
ビュワー機能としては十分なような感じです。
