352.多角エリア削除 特性

多角エリア削除機能
ダイレクトコマンドから呼び出すと
下図コマンドです。



MDカーソル上では
ショートカットキー
shift+BSキーで起動します。

この機能は
時計周りに多角形を選択すると
そのラインやVIAがトリミングされる機能です。

この多角エリア削除
今までおおざっぱに削除したいエリアを
選択して削除する用途に使うことが
多かったのですが
自分の操作がおおざっぱであるだけで
ソフトの精度としては高いです。

特性というのは妥当かわからないですが
同一座標ライン上のラインは
削除されなく残ります。

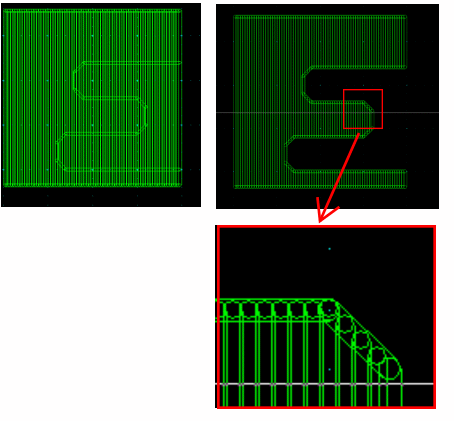

FILLの中に枠線を描いた図を例に
説明すると
この枠線に端点をすいこませ
多角エリア削除をすると
その枠線をのこしFillできました。

枠線が消えてしまうならば
フィル先端の円でがたがたになってしまうのですが
これならば枠線が残り
直線をキープした状態で
Fill形状が作成できます。

緻密な形状を作成する場合は
こうしたラインのかたまりのFillを
使うことがありますが
微修正する必要がでてきたときには
Fillラインも調整する必要があります。
範囲が多いと手間がかかりますが
この多角エリア削除を使えば
比較的楽に修正できると思います。
