344.レジストとパターン間チェック

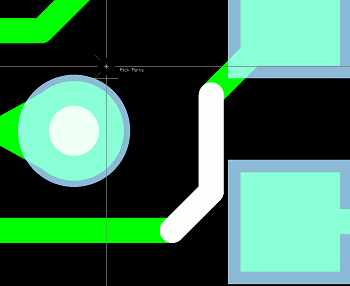

レジストとパターン間のチェックがＣＡＭチェックコマンドに
さりげなく追加されておりました。

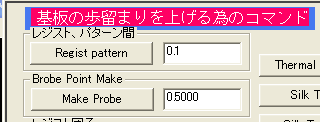

下記ボタン右の数値をセットしてボタンを押すと
チェックされます。
ＤＲＣをｏｆｆにしてあるとチェックされなかったので
ＯＮにすることを忘れないようにしないといけないです。
以前のｖｅｒではレジストに干渉しているのは検出される
Regist Oｎ Patterenコマンドです
それとは別に新期追加してのコマンドです。
同じことを今までＶＢＡでやってきました。
データベースを読みとり
ランド径をレジスト径と同じ大きさにして
ＤＲＣ設定値を レジスト、パターン間値に置換
ＤＲＥＡＭで読み ＤＲＣをして検出という
方法でやってきました。
この機能で一発でチェックされるので
不要となりそうです。
