343.SOP データ
ＳＯＰデータは
前書いたかもしれないですが
角形状データです。
ガーバーインしたときの角ＰＡＤや
漢字データの１ドット
それがＳＯＰデータです。
角ラインという種別はないです。
細いラインFILLでで角ラインと代用することで
大半用途は済むことが多いですが
どうしても角にしないといけないという場合もありました。
角のＶＩＡを一旦ガーバーアウトして
そのデータをインポートすることで 角ＳＯＰデータとなります
それを部品化するなどして対応はできます。
またエデイタやプログラムで
直接ＳＯＰデータを作り
それを部品の様に配置するというのも一つの方法です。
以下にそのデータの解説をします。

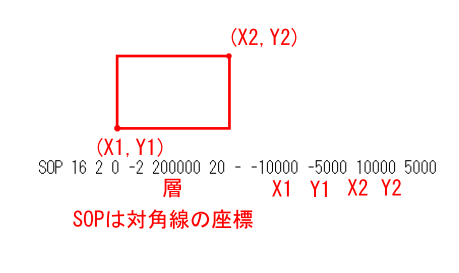

SOPは角の対角の座標を指定します。
下図のように Ｘ１，Ｙ１は左下 X2,Y2は右上です。
値は実寸＊1００００倍の値です。
部品化したSOPデータをエディタで対角の座標を変えて配置してみて
大きさの変化することがわかれば
角も自在です。（但し自己責任でお願いします）
