338.簡易な塗り潰し
ラインで枠を作っておくと
その枠内を塗りつぶしてくれる機能です。
簡易な塗り潰しは２種類ありその内の一つを説明します。
メニュー設定の下記コマンドです。
最初の頃うまくできませんでした。
ライン枠内にクリックしてｆｉｌｌすると
なぜかｆｉｌｌ枠全部が塗りつぶされてしまいました。
理由はAREAFILL内の設定が通常の自動ベタと違う設定を
する必要があります。

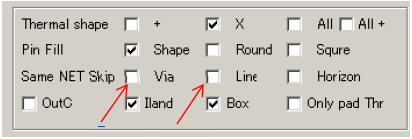

下記矢印の
SameNETSkipのVia、lineのチェックをOFFにしておきます。
チェックしてあると枠ラインが同電位とみなして
ライン枠を無視してfillされていたという理由です。

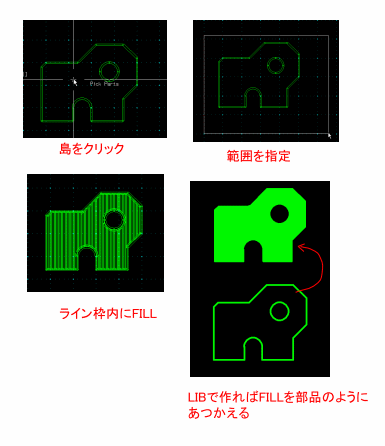

枠の中に枠や円などがあれば
くりぬかれて塗りこまれます。
ＦｉｌｌをＬＩＢにしておけば部品のように扱えます。
なので寸法の決まったＦＩＬＬ形状等作りたい場合この
機能を利用していたのですが
一つ問題がありました。
それはライン枠の中心線より若干小さいＦｉｌｌになる点です。
寸法を測ると０．０５ｍｍです。
なので寸法ぴったりにする場合は
後で外枠のラインを０．１ｍｍ太らせたりすることで使っておりました。
０．０５ｍｍを決定する事柄は何か？
昔の説明書を流して読んでいたら
目に留まった箇所がありました。
補）ベースになるラインの幅が０．１ｍｍ以下の場合OutProsessコマンドの
StopＵの数値を設定してくだつさい。と書いてありました。
現状の設定値を見ると ０．５が入っておりました。
値を１０に変えて簡易な塗り潰をやってみたところ
１ｍｍオフセットされたｆｉｌｌが作成されました。
オフセット量はこの値の１／１０であることが分かります。
ということは０にすれば中心線に沿ったＦＩＬＬになるはず
と言いたいのですが
オフセットが０という設定のためか
意図どおりにぴったりＦＩＬＬされる場合と
ライン中心を仕切りとして外側にFillがかかる場合がありました。
完全な解決ではないですが
知っておくと応用できそうです。
