327.グリッド
グリッドについて
グリッドは初期状態は
main 0.508
sub(2) 0.635
sub(3) 0.3175
sub(4) 1.27となっています。
インチを基準としています。
画面右下のグリッドの数字をマウスでクリックするごとに
グリッドが変化します。

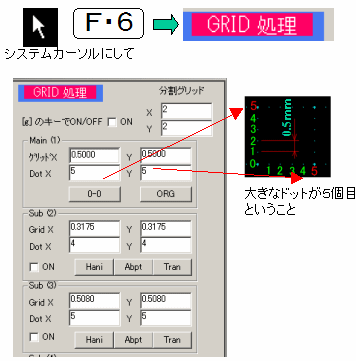

グリッドセッテイングを変えたい場合は
下図のようにシステムカーソルにして
ファンクション Ｆ６でグリッド設定画面となります。
Ｄｏｔの説明をします。
ドットは大きいドットと小さいドットの2種類があり
Dotの欄に入れる数の内訳は
何個目で大きいドットにするか。
という事になります。
上記例では
ＭＡＩＮに ０．５として
Ｄｏｔを ５としています。
０．５刻みで小さいドットがでて
5個目（０．５＊５＝２．５mm）目で
大きいドットの表示となります。
ドットは拡大率を下げると小さいドットから
順に表示しないようになっています。
ＯＲＧボタンは
グリッドの基点を設定します。
ボタンを押しクリックした箇所が
位置が（ｘ，ｙ）＝（０，０）となります。
更に
キーボードのｇを押すと
設定したグリッドより細かいグリッドに乗せることができます。
元に戻すときはｇを再度押します。
どれだけ細かいグリッドになるかというと
画像右上の分割グリッドの指定した数の分だけ
分割されます。
図では２ですから
グリッドが０．５としたら
０．２５の位置に置くことができます。
オフグリッドにするときは
キーボードのｂを押します。
ボタンでセットする場合は ＯＮＧＤを押しｏｆｆとします。
