310.html出力
前からの機能ですが

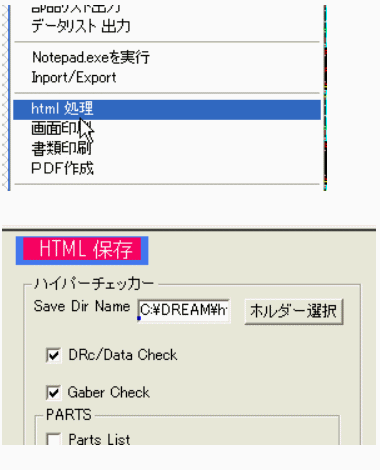

ＨＴＭＬ処理は
ＤＲＣや出力結果をＨＴＭＬで
表記されるコマンドです。
ＤＲＣはＩＥ上で
エラーがあるとアンダーラインで個数が表示され
クリックすると
そのエラー箇所がＪＰＧ画像で表記されます。
Ｇｅｒｂｅｒは
ガーバーアウトした
各層のガーバーアウトのＪＰＧ画像と
そのアパーチャリストが
ＨＴＭＬ表示ができます。
１クリックでバッチ処理的に実行されます。
ＪＰＧ画像は画面をキャプチャした画像
なのでＣＡＤのように精細ではない図ですが
概要を確認するには有効です。
集中と拡散のバランスをとるという感覚といいますか。
他 ネット、部品リストも
出力できます。

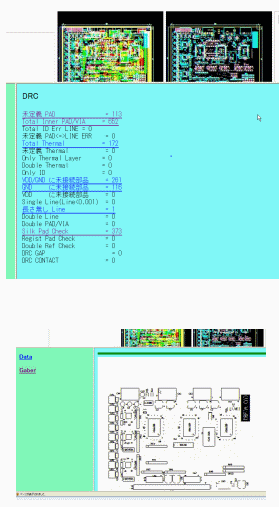

エラーはアンダーライン、クリックすると画像が表示されます。
下はGerberCheckのハードコピー図

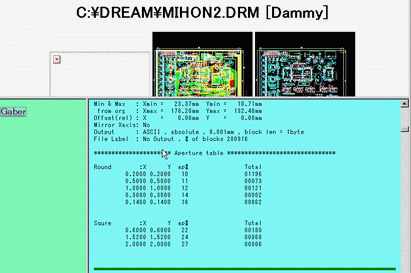

GerberCheckの図 アパーチャリストも表示
