308.S Ｔｏ Pad
306で Silk To Ｐａｄを書きました。
もう一つ

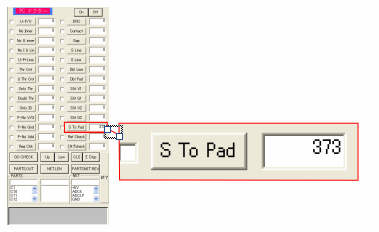

Ａ．ＤＲＣで シルクとＰＡＤのチェックコマンドが
あります。下図
Ａ．ＤＲＣではＣＡＭチェックのように
ボタンを押すと単体の処理をしてくれます。

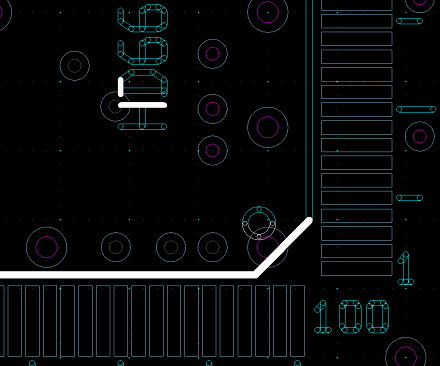

図は Ｓ Ｔｏ Ｐａｄを押した時のチェック図
前回での
ＤＲＣ内の S.PADと類似していますが
エラーマークの対象が広いです。
Ｓ．ＰＡＤは 文字とＰＡＤに対してです。
本コマンドは それに付け加えマークもエラー表示されます。
Ｓ．ＰＡＤで 文字とＰＡＤの重なりを直し
今のコマンドで
シルクカット前に部品のマークでカットされては困る箇所を
事前に見ておくという具合でしょうか。
上記図で言えば 1ピンマークの円がカットされてしまうので
部品編集で円のマークを少しずらすという処理をします。
ＤＲＥＡＭではＤＲＣのエラーは
エラーの種類を文章での説明はないというのが特徴です。
代わりに
１チェックに対して画面エラー表示というシステムです。
また
シルクカットについて説明すると
カットの対象は部品のマークのみです。
文字は最悪のことを考えてカットできないようになっています。
シルクカットは一度するとカットする前に戻すことは
できないので注意が必要です。
復活としては
カット前のデータをバックアップしておくか
ＳＷＡＰコマンドで元の部品に更新するなどで対応します。
