301.逆面パッド
Ｅ．ＤＲＣをして

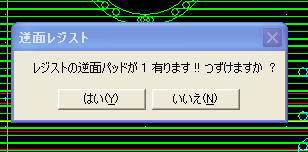

上記のＤＲＣ ワーニング表示が出ることがあります。
これはチップ部品の反対面のレジストのＳＷが
Ｎｏｎになっていない場合にでます。
部品面チップなので PADDEFINEのレイヤースイッチを見ると
Ｔｏｐ１のみです。

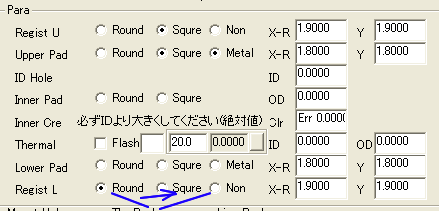

しかし下図のＲｅｇｉｓｔ ＬのＳＷが Ｎｏｎでなく Roundに入っていたとしたら
Ｔｏｐ１のＰＡＤなのに ＲｅｇｉｓｔＬ の1.9φのレジストも開口されてしまいます。
不要のレジスト開口のＤＲＣワーニング表示という事です。
認識マークを作ったときでした。
もともと穴のある両面ＰＡＤの部品を元に作成したので
（確かテストピンの部品だったと思う。）
ＬａｙｅｒＳＷ はＴｏｐ１、Ｂｏｔ１ 両方ｏｎになっていました。
Ｂｏｔ１をｏｆｆにし ＰＡＤ径、レジスト径を変更して作成。
ＲｒｅｇｉｓｔLのフラグを Ｎｏｎにしないというときでした。
足りないより多少余分にあったら安心という事って
ありますが
この仕事に関して言えば
足りないのも駄目なのですが
余分なのも駄目です。。
つい最近でもうっかりとレジスト層にパターンを引いていて
たまたまＣＡＭＤＲＣのRegistOnPatternのチェックで
反応して助けられたということがありました。
