293.波形２
ＣＡＤでなくてすみませんが
前回の波形シリーズに続きます。
Ａ サイン波（４４０Ｈｚ）
ピーという音です。
周波数特性（基本波周波数だけピークがあります）
Ｂ ホワイトノイズ（テレビの信号の無い時の音に似た音です。）
サーという音
周波数特性（全域ででてます）
波形はフリーソフトのAudacityで作成したものです。

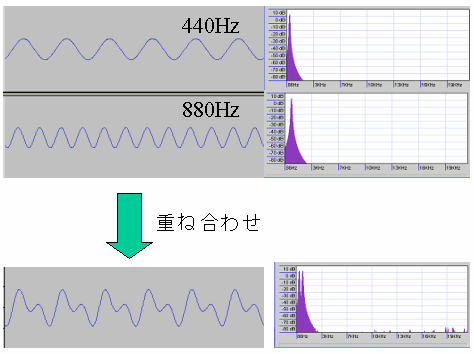

サイン波４４０Ｈｚと８８０Ｈｚとミックスすると
複雑な波形になりました。
周波数成分のピークは
４４０Ｈｚと８８０Ｈｚ２つとなりました。
（微妙に高いところにもありました。）
もう２０数年前になりますが
世界的にヒットしたシンセサイザーで
ＹＡＭＡＨＡのシンセＤＸ７というシンセサイザーがあります。
音源方式がＦＭ音源です。（ＰＣ９８でもついていた音源です）
６つのサイン波発信器を持っていて
それらの組み合わせで
一つの波形を発音します。
１つのサイン波発信器はフィードバックもできるので
実質６つ以上の変化に富んだ波形を合成して
波形が作り出されます。
ちなみに
ＰＣ９８などについていたＦＭ音源は ２つのサイン波発信機です。
それまでは アナログシンセでした。
もともと倍音のある元波形をフィルターで
倍音をカットして作る原理のものでした。
このＦＭ音源シンセの良さをわかりやすく説明してくれている動画
がみつかりましたので紹介します。
ＰＣＭでは出せないベロシティの劇的な音の変化。
なんともいえません。
下の図はパルス波（４４０Ｈｚ）です。
サイン波はピーという音ですが
ビーという濁音が入った感じの音です。
４４０Ｈｚを（基本周波数）をピークに
一定の周期で倍音が結構出ています。
これを
上記のサイン波の合成で作る場合
沢山の高い周波数のサイン波の合成が必要です。
４４０Ｈｚパルス波を元に
勾配を少しなだらかにしたものです。手書きで作成しました。
基本波４４０Ｈｚ一番のピークに
緩やかに倍音が下がっています。
波形が丸くなったとしても
基本波の何倍も高い周波数成分があることが
わかります。
実際音としてどうかというと
経験ですが
サイン波は単体で演奏すると聞こえますが
他の楽器と合わせると埋もれてしまいます。
対してパルス波は結構聞こえます。
音楽では倍音は大事ですが
電子回路の場合、不要高調波は困ります。
