289.環境設定のre_net draw
たとえばある未定義のラインをコピーして
配線したいときなど
そのラインは接続したネットの認識を
持ちません
持たせるためには
Reconnect、Ｒ-SaveNet
をすると 未定義から
実際に接続されているネットに認識されます。
ただその処理は全接続をスキャンして
データベースを再構築しなおすため
処理時間がかかります。
ピンポイントでやるのに適していると思うのが
環境設定−＞re_net drawです。
これにチェックしておくと
クリックして描画をはじめたとこのラインだけ
データ再構築してくれます。

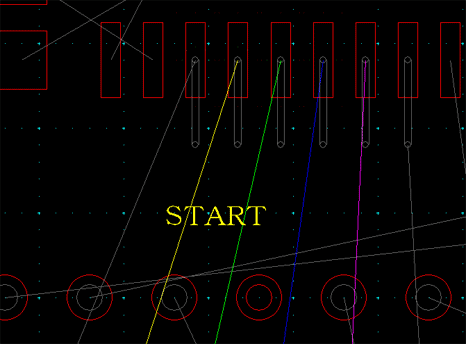

画像のように
コピーしたあと
ＰＡＤをクリックしただけでﾗｯﾂが
ラインの先端に移動します。
それは
そのラインがＰＡＤのネットに定義された
事になります。
画像はそれがわかるように
ﾗｯﾂ色描画モードで表示してあります。
リドローしたら 各ﾗｲﾝがネット色に着色された
事が確認できます。
ﾗｯﾂ色描画モードは（ver３以降の機能です）
ＭＤカーソル状態のとき Ｆ９を押すことで
表示されます。
押す回数で表示が変わります。
１度目：ラインのみ着色
２度目：ＰＡＤも着色
３度目：通常描画に戻る。
話はre_net drawに戻りますが
自分の場合は普段はｏｆｆにして
上記のような用途の時だけｏｎにして使うことが多いです。
その代わりというわけでないですが
割と細かく Ｒ-SaveNetをしています。
ちょうど区切りの良い場面にしています。
時間にして15分間隔ぐらいでやっていると思います。
