283.ノード表示
ラインをクリックしたら
サブ画面には現在接続されるノードがリストアップされます
そのノードをクリックすると
ﾒｲﾝ画面にはその位置の部品が表示されます。
下図の例は
引き出したラインをクリックしたときの表示例です。

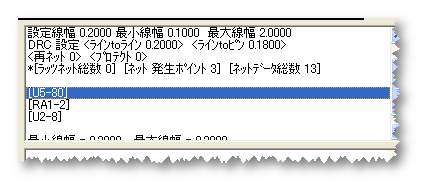

サブ画面には
接続ノード［U5-80] [RA1-2][U2-8] が表示されます。
メイン画面には
［U5-80]のノードを左クリックするとメイン画面で
部品がハイライト表示されます。
以前も同じことを書いた気がするのですが
各ノードがボタンになっていないので
押しても何も変わらないイメージを持つさりげない機能だったので。
その系に関連してですが
青のmihon2という箇所を押すと「上書き保存」ができます。
一つ思うことですが
基板ＣＡＤのビュワーは良くありますが
回路図ＣＡＤもそうしたビュワーがあると
ラインをクリックしたら接続のあるノードや位置が
確認できると便利とおもいませんか。
