253.D.LIST 表示
D.LISTも
カーソルキー上下で可動する項目が
増えました。
幅、PAD、NETLIST/Optionの部分。
自分の従来の使い方としては
幅 ラインリストというと
たとえば 0.3mmでひいたパターンを一括で0.4mmに変えたり
するというときに使用するという事でした。
PADについても同じ
一括変更するときに使用しているという用途がほとんどでした。
それ以外はそのリストをみてどんなライン幅を使用しているか
確認する程度でした。
今回この部分がカーソルキー上下で カーソルのある
位置のライン幅が確認できます。
全層出力してカーソルを上下何度かしていました。
結構ライン幅により使用用途が分かれている事に気がつきます。
0.0001は寸法線、外形線など
0.001はFILL枠のライン
0.18は 穴加工図のライン幅
パターンでは
ベタ枠、ベタの中のFILLライン
等幅により任意に分けていることがあります。
考えれば同一レイヤーでもそうした幅で
カテゴリーわけができるという事。

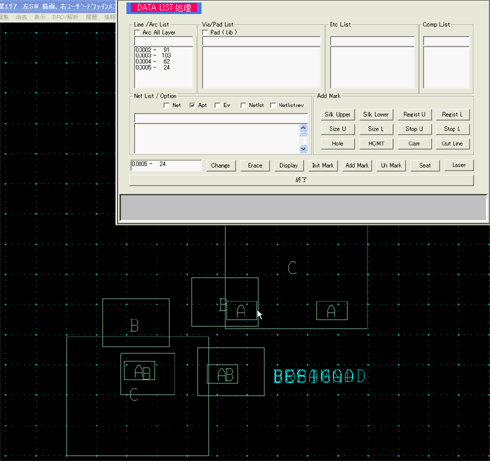

下図の実験図は 0.0002、0.0003,0.0004 の幅に分けて
SILK層,SIZEU層に書いた図
同一レイヤーに描いてあるので図形が重なっているとこは
何が書いてあるかわかにくいです。
今のD.LISTライン幅を選択することで
対象ライン幅だけ表示できます。
パターン幅すかしというべきですか。
またパターン幅でわかれているので
1レイヤーに何コも埋められる？
またこのメモが視界の妨げの場合は
メニュー右したの「Ｓｏｎ」を選択してくことで
０．００１以下のラインは表示キャンセルされます。
