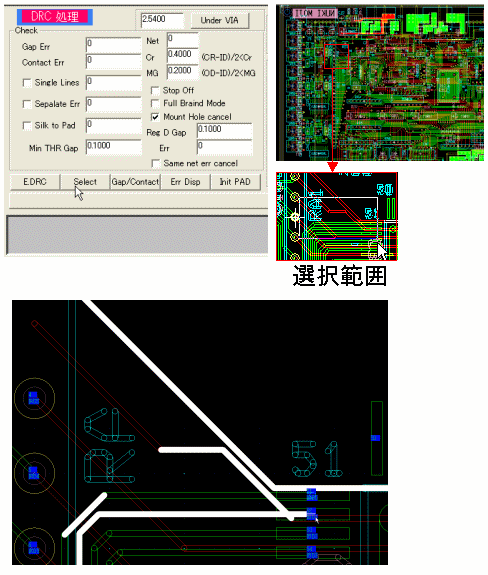

250.SELECT ＤＲＣ
選択した部分だけＤＲＣ実行する機能です。
選択箇所が少ないほど
ＤＲＣ処理時間も短いです。
この機能は人間がやる仕事の進め方に
似ていると思います。
手作業では変更したら その箇所だけ確認します。
消しゴムで消していない部分もすべて検査しなおしていたら
終わりません。。
ＤＲＥＡＭはネット１本ごとにギャップ値を設定されています。
Ｓｅｌｅｃｔ ＤＲＣもその設定値を元にＤＲＣを行います。
ここで提案なのですが
先に述べたネットに設定されているギャップ値ではなく
選択したものにギャップ値を設定してＤＲＣ
機能があると活用シーンがかなり増えてくると思います
電源基板など沿面距離が電位により違うケースなどの場合
ネットごとに設定してもギャップを取らないといけない箇所、
そうでない箇所すべて最大ギャップで設定したりするとエラーだらけになります。
そういうピンポイント的な箇所に
ＳｅｌｅｃｔＤＲＣのように選択してー＞ギャップ設定ー＞ ＤＲＣという風に
できればその場その場でギャップを入力し瞬時で確認できます。
ギャップ設定は
ラインとライン ラインとＶＩＡ ＶＩＡとＶＩＡのような3種の設定があります。
1種入力すると揃って設定されるというクイック設定ならばさらに便利です。
さらに付け加えるならば
ＤＲＥＡＭ流にＳ，Ｗキーの線幅リアルタイム変更の要領で
段階的にギャップを可変して ＤＲＣを繰り返し
エラーマークがつくギャップ値を探るということができたら
最低ギャップは守っていてもその中でも安全マージンがどのぐらい取れているか
クイックで確認ができればベスト。
