229.レイヤー表示ＰＤＦ
前回紹介したＤＸＦ出力ソフトは
レイヤー構造で出力できます。
PDFについてもそういう風にしたいというのが
自分の希望でもあるのですが仕様がわからないので
とまっております。
レイヤー構造のＤＸＦのデータであれば
ＰＤＦでもそれを可能にする技ががあるので紹介します。
フリーソフトがあります。
http://www.vector.co.jp/soft/win95/business/se373048.html
そのソフトの特徴は
ＤＸＦをアイコンにドロップするだけで
ＰＤＦ化されるという便利なフリーソフトです。
このソフトはレイヤー構造を持ったＤＸＦは
環境設定することにより
ＰＤＦでもレイヤー構造を持って出力できるという
優れたソフトです。
設定のポイントは下図の箇所を
表示レイヤのみ出力するという設定にしておきます。
後は
アイコンにＤＸＦデータをドロップすることにより
レイヤーＰＤＦの出来上がりです。

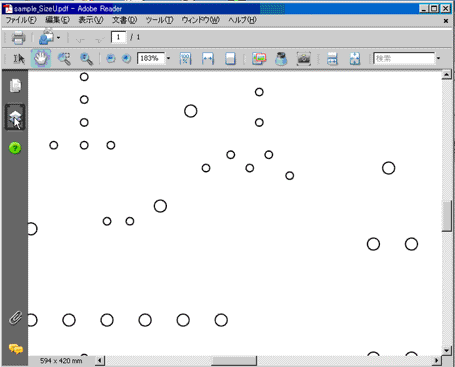

下図はAdobeReader8で開いて
レイヤー表示されるか確認した画像です。
自分のようにＤＲＥＡＭCADを常用する側からすると
ビュワーソフトで見るのが一番良いと思うのですが
操作を覚える必要があったり
インストールする必要もあるので
必ずしも効率的ではない面もあります。
また２０年先そのビュワーが使えるか？というと
ＯＳも変遷していくわけでどうなっていくか誰もわかりません。
ＰＤＦについてはＰＣにほぼ見れる環境だと思うので
紙の代わりのように見れます。
また
2008年7月にＩＳＯで認定されたということなので
長期間保存できるデータでもあり安心な面もあります。
