221.伝播速度表示
ＤＲＥＡＭはＰＡＤをクリックするとリアルタイムに
その線長、伝わる信号の速さが表示されるようになっています。

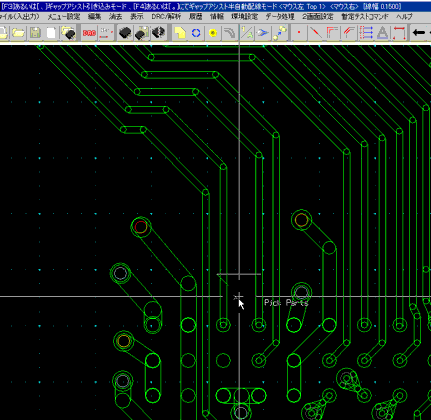

下図のような感じ（黄色の点滅はＣＧです）
ｎＳＥＣ（ナノ秒）とは
1/100000000秒という単位。
０．１秒ならばわかりますが人間が感じることができない
時間ですね。
クロックがあがるにつれ遅延とかいう問題がおきるわけですから
パターン上に想像を超える速さで伝わってくるということです。
１ナノ秒を１秒とすれば ０．１秒は
３年分という事
下図は上の表示の拡大図です。
クリックすると そのパターン全長 、 信号が進むのに必要な時間 が表示されます。

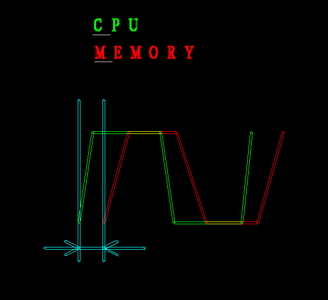

この時間は下図のを例にとると
ＣＰＵからメモリーに配線するとした例としｔ
（水色の部分）の信号の遅れ時間です。
この水色の時間（許容時間）が
リアルタイムに表示されます。
この伝播速度は左のパターン距離から
単純に算出されているものでなく
表層(マイクロストリップ環境）
と内層（ストリップ環境）では
進む速度が違うという条件を
加味してある時間です。
材質（誘電率）、厚さなどによりその伝播速度が変わってくるので
環境設定で変更できるようになっています。

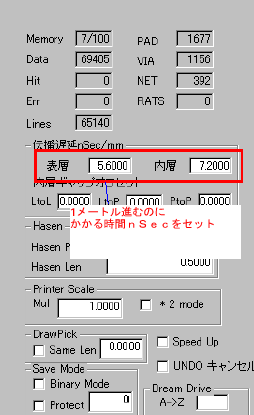

下図の箇所に
１ｍ進むのにかかる時間を
入力します。
設計を始めるとき、配線検討
しているときに随時確認できる点がよいと思います。
シュミレーションソフト、実際の基板にしても
性能を決める重要な要因のひとつは
パターン長です。
後でわかるより配線作業中に
概略つかんで調和を取りながら進めることが
ロスがないと思います。
さらに
周波数に対してのパーセント表示があれば
感覚的に目安がつき便利と思います。
たとえば
１００Ｍｈｚだったら
上記の１サイクル時間は１０ナノ
水色遅延時間は１ナノとしたら
１０％ という感じで表示されることで
よいと思います。
実際はデジタルのクロックはパルスであり
その波形はその周波数より非常に高い周波数成分を
持っているため
クロック周波数を元に割合を求めるというのも
違うということになりそうですが
高クロック化による問題なので
周波数を目安にしておくことで
実際の基板との比較してみての
ひとつの指標値として役に立つ
と思います。
