200.同心円Ｒ変更
これも既存コマンドです。
Ｍｕｌｔ Ｄｒａｗ機能とＡＲＣ−３（同心円）コマンド
の紹介。

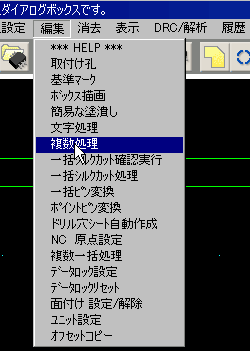

編集->複数処理を選択すると

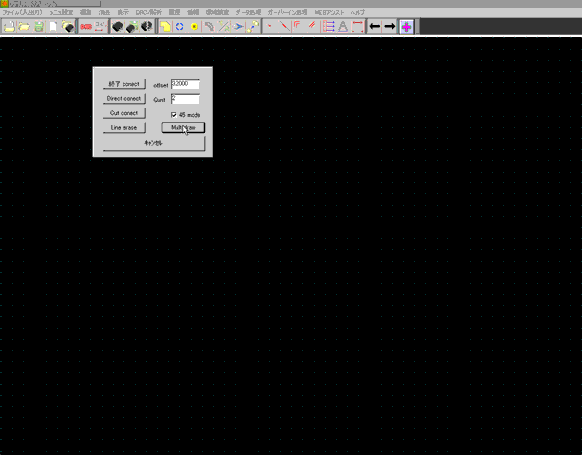

下図の設定画面がでます。
その中のMult drawコマンド
これは offsetで指定した幅
で指定した本数を描くという
コマンドです。
４５modeのチェックを入れると
４５度ロックで描くことができます。

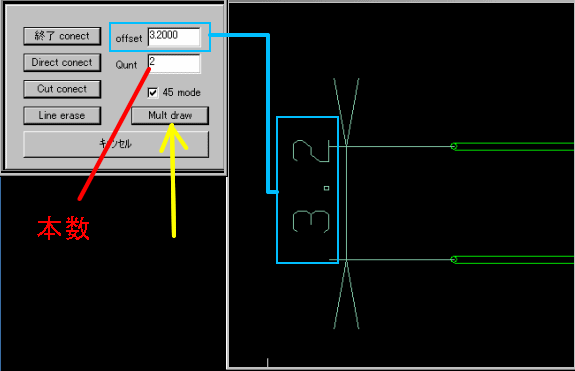

図面右に示したように
線の中心から中心までの距離が３．２ｍｍです。
ギャップを維持したパターンは
これで描くと良いと思います。
下図はそのＭｕｌｔ drawコマンドで２本腺をひき
片側にＲ取りをした図です。
片側にあるＲは ＡＲＣ１で取りをしました。
おなじＲサイズをセットすると内側であるため
ギャップが変わってしまいます。
そういう時に
ＡＲＣ３（同心円）コマンドを使用します。
これは同心円上のＲに変換してＲ取りされるコマンドです。
外側のＲをクリックしたあと
内側のラインを選択すると
パターン同士のギャップを維持できるＲに計算して
Ｒ取りされる機能です。
