197.切断後接続

既存コマンドです。

自分の使うコマンドで割とよく使うコマンドです。
多くは トリミングしてカットしたライン群を
再度接着するために使います。

この切断後接続コマンド良くできている点があります。
それは
パターン幅が違うラインを切断後接続すると

細いラインから太いラインにスムースなテーパーがつきます。

通常のテーパー機能j(テーパー補強)はテーパーの長さを指定して
テーパーされますが

この切断後接続のテーパーは
開始点、終了点が任意に選べるので
感覚的にテーパーができます。

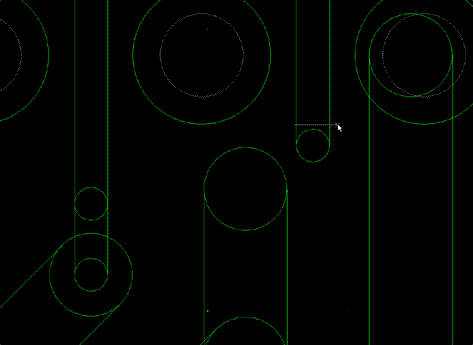

つながっているラインからテーパーした図

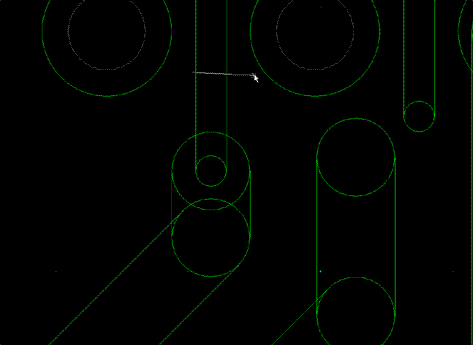

つながっていないラインから
接続する場合



クロスした位置から接続が発生します。

上記の例は単線でやっていますが

複数でも同じ様にできます。

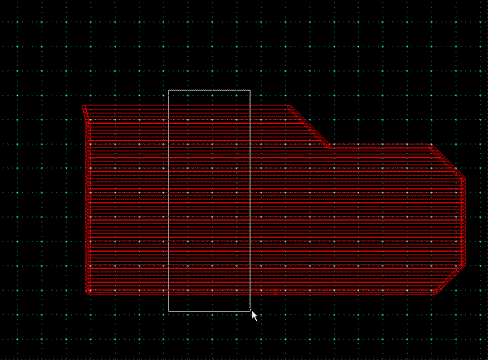

下図の例は 最初
BSキー(2年ぐらい前の機能)でトリミング
左のラインを右にずらし
それを
切断後接続してつなげています。

つなぎ目は 繋ぎ目消去コマンドを
やると消えます。
