191.FILLナンバー修正
そうかな？と思って使っていてできたので書きます。
ＤＲＥＡＭのＦＩＬＬを一旦ＥＲＡＳＥして
ネット変更したネットを再度読み込むと
ＦＩＬＬのネット名が変わってしまうことがあります。
これはＤＲＥＡＭの仕様で
ネットラベルを読み込んだ順に 数字としてカウントされています。
たとえば
VCC;IC1-14,CP1-1
GND;IC1-7,CP1-2
+12V;IC3-11,CP2-1
というネットの場合
NET CAD内管理
VCC −＞ 1
GND −＞ ２
＋１２Ｖ−＞ ３
という具合に管理されています。
たとえばＧＮＤとＶＣＣ
ネットラベル順を変えてネットインしたら
NET CAD内管理
ＧＮＤ −＞ 1
ＶＣＣ −＞ ２
＋１２Ｖ−＞ ３
となり ＣＡＤ内１番ののネット管理が ＶＣＣー＞ＧＮＤに変わってしまいます。
そういう仕組みでＦＩＬＬのラベルも変わってしまいます。
ただしＦＩＬＬ枠のみではなくＦＩＬＬをしてあったら
その順にかかわらずＦＩＬＬ番は整合されるようになっています。
なのでネットを新たにＩＮする場合には
ＦＩＬＬ枠の状態ではなく
ＦＩＬＬをしておいた状態でネットＩＮすることを推奨します。
また
ネットをその順にエディタなどで変えてからネットインすることです。
今回はフィルが変わってしまった場合でＣＡＤ内で修正する方法です。

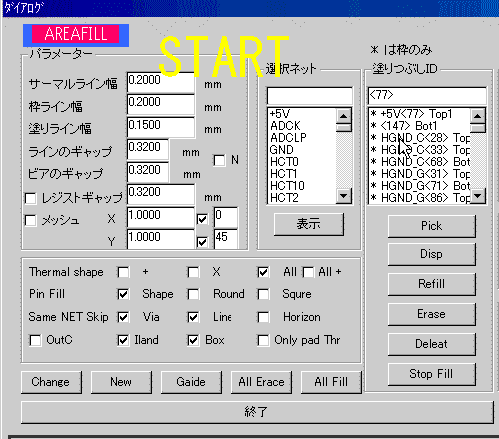

上記画像を説明すると
HGND_C のｆｉｌｌネット名 を GNDに変える例です。
塗りつぶしＩＤ の*HGND_Cをクリックします。
＊アスタリスクがついているのがＦＩＬＬ枠のみということ
次に選択ネットの表示を押します。
ネットが現れます。そこで
GNDのネットを選択し
Changeボタンを押す とそのＦＩＬＬ枠のネットが変わります。
ネットを直すのも面倒なぐらい少量のＦＩＬＬだったり
ＡＧＮＤエリアだったのがＤＧＮＤエリアに変わってしまった場合など
の変更に良いと思います。
（たぶん自分が知らないだけで
昔からできるようになっていたんだと思います。）
半自動の経過ですが作者より下記メールがありました。
以下作者より
-------------------------------------------------
半自動その後について
その後、使えるように早くリリースしたく、がんばってますが、
仕様について、欲がでて遅れてます、その分よくなるとおもってください。
絶対ゆずれない条件として大きく下記の件を設定してやってます。
１ ドリームとシームレス （ほぼ完成）
２ 始点、終点がむすばれた時、指定の線長に設定（７０％完成（水平方向の
みOK）、時間のみ）
３ 複数ラインの一括自動、これに現在時間をとられてます、理論はいいとお
もってますが
現在完成率５０パーセントです。
今回この理論が浮かんだときが、もっとも
ひらめき度が高まったときとおもいます。
いつの日か、１ネット１ＰＣで、一瞬で（出来はともかく）
パターンが出来る時代がくるとおもいます。
この複数一括処理が、一番迫力があるので、これが
実際に使えるようにしてからリリースです。
半自動のいいとこは、使えるとこを使うので
使えるというイメージが強いとおもいます。
その他、細かな点をいえばきりがないのですが、半自動で
気に入らないとこは、マニュアルとのハイブリッド操作で補えると
おもいます。
------------------------------------------------
