181.２画面で小画面
新２画面機能で
従来の子画面をサブ画面に搭載されました。
小画面というのはメイン画面右下にあり
メインの画像のカーソルしたの情報が
そのズームアップした図が動的に表示される画面です。
またクリックしたら 全体の画面の中の配線経路が
表示される機能です。
ＤＲＥＡＭを導入した当初
カーソルを移動するだけでピン番やネット名が表示され
良く考えられた機能だと感動したものです。
ただ小画面だけに小さいのでもっと大きくみれればいいのにと
思っておりました。
いまそれがサブの大画面で確認できます。

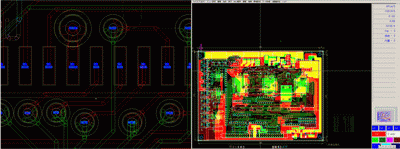

イメージは下図です。
動作速度もほとんど落ちることはありませんでした。
これにより全体図をメインで表示しておき
確認したい箇所にカーソルをおくだけで拡大画像で確認できます。
ちょっと注意してみたい箇所などリアルタイムで表示されるため
かなり効率的に目視できます。
速度が落ちない理由は
４分木構造によるところが大きいのが理由です。
その周辺のデータを取り出すには最適な構造です。
現在はズームアップだけですが
クリックしたら 経路表示される予定です。
そうなったら この設定をデフォルトの２画面としようと思っています。
目視については
ＰＤＦ等で出力した図を拡大して見る場合は
拡大しすぎると何の部品かわからないし
かといって拡大しないと細かい点は見れない。
その問題を解決した機能だと思います。
個人的には 今年１番の良い機能だと思います。
また画面数については
５画面使用している作者の見解は２画面でもいいけれど
３画面が推奨だということでした。
開発中は頻繁にメニューなどが変わりますが

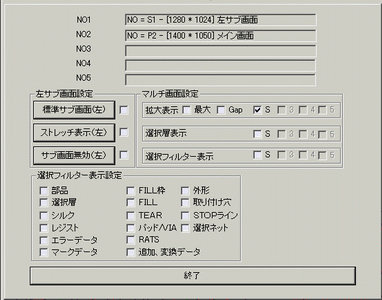

現状のメニューは下図です。
チェックの入っているＳはサブ画面という意味
３，４，５ は他の画面に割り振るチェックです。
