175.レジスト、パターンギャップ
レジストの中にパターンが入っていたらチェックされる
機能は昔からありました
ＣＡＭｃｈｅｃｋのＲｅｊｉｓｔＯｎＰａｔｔｅｒｎです。
今回のチェックはパターンとレジストのギャップO
設定しチェックできる機能です。
製造工程でレジストもずれる場合があります。
もし大幅にずれるとしたら隣接するパターンがむき出しになります。
今回追加されたのはそのギャップを設定しチェックする機能

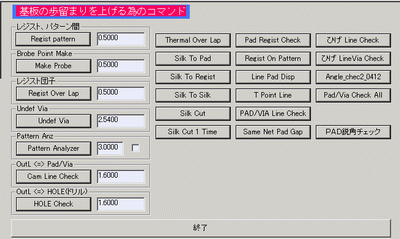

画面左上の Ｒｅｊｉｓｔ Ｐａｔｔｅｒｎ です。
ここにギャップの値を入力します
自分は０．１ｍｍを入れます。
以前から製造側より

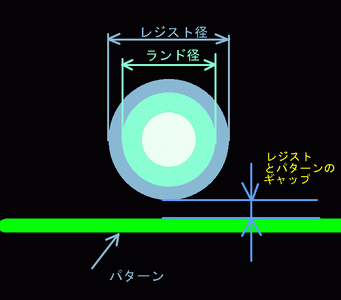

レジストと銅箔のギャップを０．１ｍｍ以上とるとう
要望がありました
自分の対応策は
１．データベースでランド径をレジスト径に変える
２．ＤＲＣの設定値をギャップ値（通常０．１）にセット
ここまでＥＸＣＥＬＶＢＡでやります。
ランドが一回り大きくなったデータ（レジスト径）になります。
その後
ＣＡＤを立ち上げそのデータを読みＤＲＣをする。
エラーになった箇所がその箇所です。
旧ｖｅｒでもそのやりかたで可能です。
しかしエラーになった箇所は自分で覚えて元のデータを立ち上げ
パターンを修正していくしかないので結構面倒です。
今の機能のボタンを押すと １瞬でチェックが終わりました。
一つの謎ですがどうしてそんなに速いチェックなのか？
不思議です。 こんど作者に仕組みを聞いてみたいとおもいます。
それはそうとして
見つかった点をそのまま修正できるのでやはり快適です。
変わった使い方になりますが多少多めの値

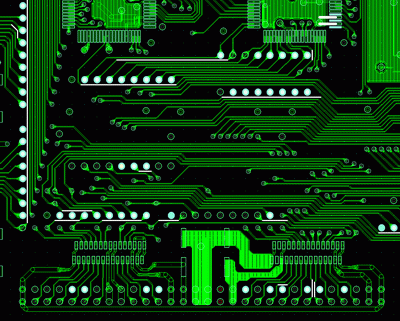

０．２ｍｍでセットしてボタンを押したら下記図になりました
上のサンプルはＤＲＣは０．２ｍｍでクリアしてます。
今の機能の設定値を０．２ｍｍぐらい多少多めにすることで
多少近寄っているというあいまいな表現箇所、人間が発見しそうな
箇所が見つけやすいことに気がつきました。
余裕があればよけましょう。
そういう箇所。
